雷达流量计(流量流速水位一体机)

发布时间:2023-05-05人气:696

一、产品简介

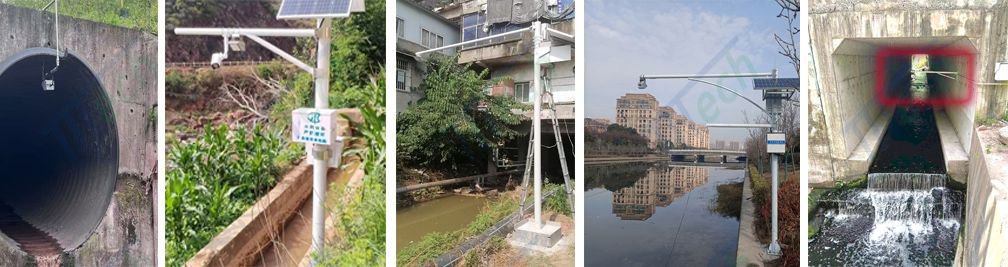

LDF100型雷达流量计采用先进的平面微波雷达技术,通过非接触方式测量水体的流速和水位,计算并输出实时断面流量及累计流量,可用于河道、灌渠等场景的流量测量。该产品使用微波技术进行流速和水位测量,不受温度梯度、压力、空气密度其他气象环境条件的影响,不受污水腐蚀和泥沙影响,可全天候稳定工作。



二、工作原理

雷达流量计主要由雷达流速计、雷达水位计组成,流速计用于采集流体表面流速,并经过模型计算得到过水断面平均流速,再结合水位计测得的水位以及断面信息算出过流断面面积,从而利用公式流量=平均流速×过流断面面积×修正系数得到流量,其中修正系数是根据实际测量环境得到的标准值进行计算得到。

雷达流量计集成雷达水位计和雷达流速计,雷达水位计天线波束角为14×10°,雷达天线角度为14×32°,水位计照射水面时,照射区域类似一个圆,流速计照射水面时,照射区域类似一个椭圆区域,准确理解雷达波的照射范围有助于选择合适的地方安装,避免一些容易被干扰的场景,如河流两边随风摆动的树枝。

三、优势特点

》体非接触式测量:不受温湿度、压力或其他环境条件以及污水腐蚀、泥沙等影响

》多参数测量:适用于多种测量条件,可输出流速、水位、流量等测量数据

》标准通讯接口:可设定标准数据通讯接口RS485

》高等级防护:IP68防护、防雷、防反接设计,适用于各种野外环境

》低功耗设计:低功耗、高可靠性、免维护

》自带水位滤波算法:数据精确稳定,不受水面波动和漂浮物影响

》多向测流:可选配正、反或正反方向测流



四、技术参数

测速范围:0.1~20m/s

测速精度:±0.01m/s 或<±1%

速度分辨力:0.001m/s

测距范围:0.1~40m

水位精度等级:1级

水位分辨力:1mm

发射频率:24.000~24.250GHz

通讯接口:支持1路RS485接口

通讯协议:MODBUS-RTU/自定义协议

启动稳定时间应:≤5s

天线样式:流速:14×32°,水位:14×10°

更新周期:1s

断面设置:可通讯设置断面类型及参数

方向配置:可配置流速仪监测方向为正向、负向或双向

姿态监控及校正:可读取流速仪俯仰角、横滚角信息,自动校正流速数据

配置功能:支持通讯输出频率、采集次数功能,可实时分析设备工作状态

供电电压:DC10V~16V

功耗:12V供电时,正常工作平均电流:≤130mA,休眠时平均电流:≤6mA

水平校准器:水平泡直径:≥25mm

外壳材料:不锈钢材质

流量计尺寸(长×宽×高):200mm×120mm×90mm

支架尺寸(长×宽×高):100mm×100mm×55mm

重量:流量计+支架:2.15kg

工作温度:-30℃-80℃

贮存温度:-40℃-80℃



五、外形尺寸
