低浊度传感器

一、产品简介

AN-WQSTU20型低量程浊度在线分析仪是针对饮用水水质在线监测量身研发的产品，具有超低浊度检出限、高精度测量、设备长时间免维护、省水工作和数字化输出的特点，支持云平台和手机移动端数据远程监控，以及RS485-modbus通讯。

可广泛应用于自来水出厂水、二次供水、管网末梢水、直饮水、膜过滤水、游泳池、地表水等浊度在线监测。

二、工作原理

AN-WQSTU20型低量程浊度在线分析仪采用90°散射检测原理，并设计独特的光电接收结构，以及自动温光补偿方法，极大程度提高了检测浊度的精度和准确度。传感器内置ARM7数据处理器，并采用高效数字滤波算法，避免噪声干扰，同时采用标准的Modbus数字信号输出，便于用户接入计算机监控系统。

低量程浊度在线分析仪通过把光源发出的平行光引导向下进入传感器中的水样，光线被水样中的悬浮颗粒物散射，与入射角成90度的散射光被浸没在水样中的硅光电池接收器接收，通过计算90度散射光与入射光束之间的关系获得水样的浊度值。

三、优势特点

体积小，方便系统集成

免维护，仪器采用光学原理测量，日常基本免维护

使用成本低，用水量较小，节省日常运行成本

标准通讯协议，支持标准RS485-modbus通讯协议

高精度，在低量程范围内依然保持较高精度，能够应用于膜式净水后的饮用水浊度测量

四、技术参数

产品尺寸：233mm*180mm*123mm（高宽厚）

工作电压：DC24V（19-30V电压范围）

工作方式：引流连续监测

测量方式：90°散射

量程：0-1NTU/0-20NTU/0-100NTU（默认0-20NTU）

零点漂移：≤±0.015NTU

示值误差：≤±2% 或 ±0.015NTU取大者

校准方式：福尔马肼标准液校准（出厂已校准）

进水压力：小于0.3MPa，流量不超过300mL/min

数字输出：RS485 Modbus协议（波特率9600、8、N、1）

存储温度：-20℃ - 60℃

工作温度：0℃ - 50℃

传感器材料：复合材料

维护周期：建议12个月（视现场水质环境而定）

五、外形尺寸

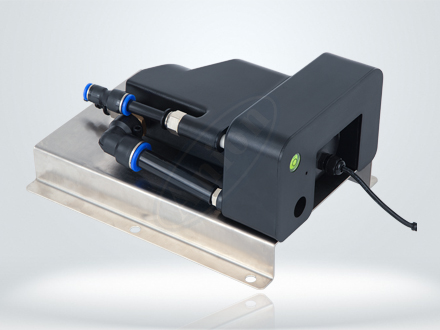

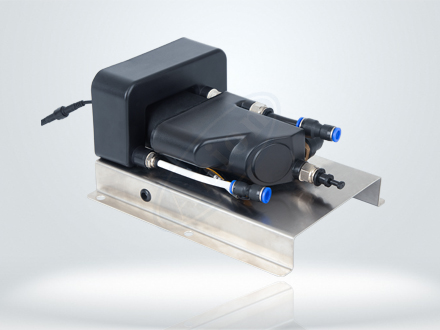

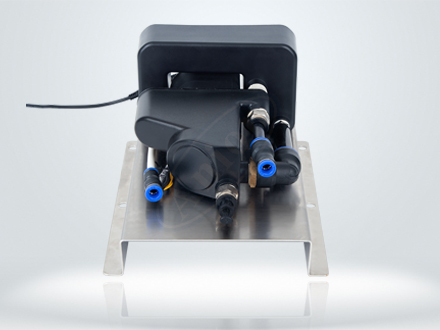

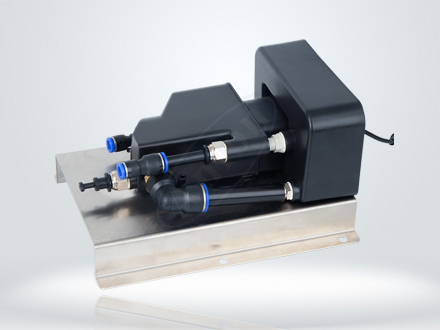

六、产品展示

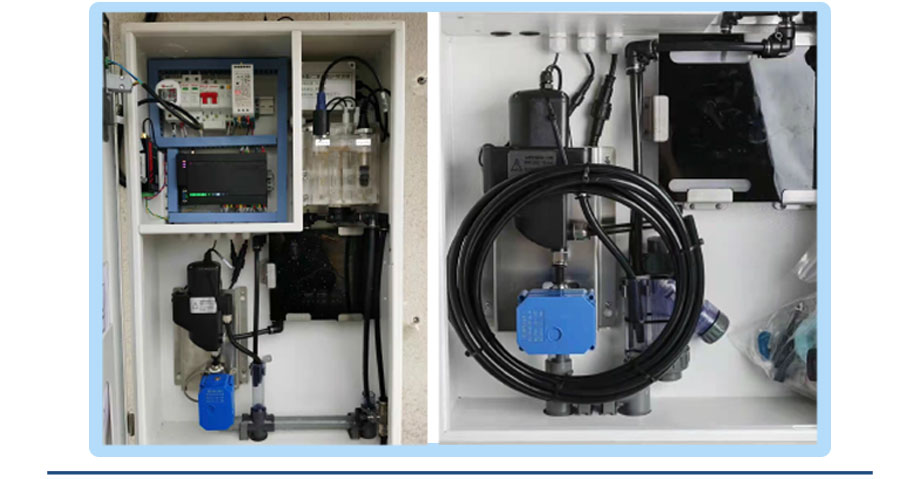

七、现场实例
