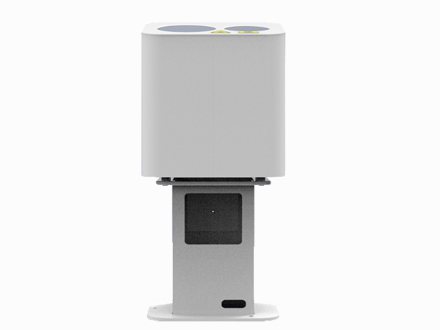

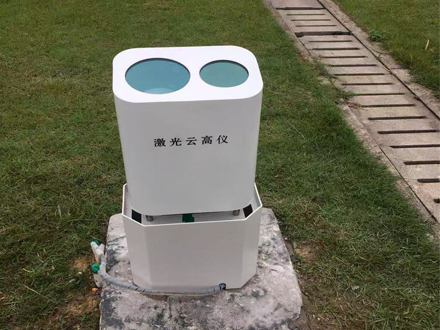

激光云高仪

一、产品简介
激光云高仪是一款可自动连续监测云底高度、云层厚度、统计云量，天空模糊时输出垂直能见度的智能测云传感器。该产品利用米散射激光雷达技术，以特定频率主动地竖直发射红外脉冲激光，并以固定时间间隔探测大气的后 向散射信号，获得随高度分布的回波廓线，通过信号处理和算法分析识别云层，计算输出云底高度、云层厚度，统计云量，天空模糊时可计算垂直能见度。数据产品丰富，结构简单，工作稳定，可靠性高，能耗低，安装维护方便。该设备可广泛应用于云观测与研究、航空气象保障、航海气象保障、军事气象保障等。

二、工作原理
设备根据米散射原理，通过测量大气对发射红外光束的后向散射信号廓线，判断光路方向上是否存在云层，计算云底高度、云层穿透厚度、气溶胶的消光系数、大气边界层高度、天空模糊时输出垂直能见度，通过建立云底高度的时间序列可统计估算云量。

三、优势特点

1、采用斜面窗口设计，具备镜头污染检测和自动清洁（镜头加热）功能，能有效去除镜头积雪积冰，提高降水天气下的观测效果；
2、轻便小巧、安装方便、性能稳定、环境适应性强，既适用于固定地基观测，也可通过配置减震附件用于车载、船载等机动观测；
3、数据准确丰富，状态自检完善，配置多种协议，其中《地面观测气象数据字典》协议，能接入气象台站地面综合观测业务系统；
4、可选配套专业应用 软件，能计算显示大气边界层高度，并以伪彩图形式直观地显示云层、气溶胶的时空分布及演变信息。

四、技术参数

云底高测量范围：15～12000m
云高测量准确性：±15m（＜500m）±10%（≥500m）
分辨率：5m
可探测云层数：最多5层
固体目标的测量精度：±15m
数据输出时间间隔：60s（默认）；120s
电源：AC198～242V/DC24V
功耗：≤10W（不加热）；≤100W（加热）
通讯接口：RS485/RS422
波特率：9600bps、19200bps、38400bps、57600bps、115200bps可选
工作方式：24小时连续工作
主机尺寸：（350±10）mm×（230±10）mm×（520±10）mm
主机重量：≤20kg
工作温度：-45～55C
工作湿度：0～100%RH
贮存温度：-50～60C
贮存湿度：0～100%RH
防护等级：IP66
