降水天气现象仪（雨滴谱仪）

一、产品介绍

降水天气现象仪（雨滴谱仪）是一种现代化的以激光技术为基础的光学测量系统，它可以全面而可靠地测量各种类型的降水。是一款自动连续监测降水粒子谱、降水天气现象类型的传感器。液态降水类型粒径的测量范围为0.2毫米到5毫米，固态降水类型粒径测量范围为0.2毫米到2.5毫米。它可对速度为0.2到20米每秒降水粒子进行测量。

可测量的降水类型如下：毛毛雨、雨、雨夹雪、雪、冰雹等。降水测量是通过一个专门设计的特殊的传感元件来实现的，它可以检测肉眼可见的地面以上一米降水。设备具备有线和无线通信传输，数据获取和存储是通过一个快速的数字化信号处理器完成的。

适用于科研院所、人工影响天气等领域，能够有效监测降水类型，为防灾减灾提供预警。

二、工作原理

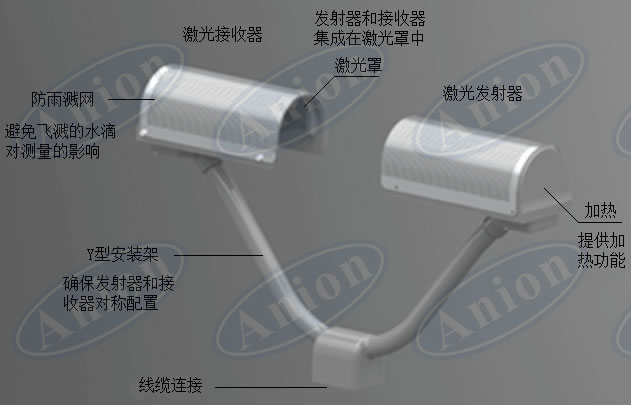

降水天气现象仪（雨滴谱仪）的工作原理是一个能够发射水平光束的激光传感器主动发射红外光带，通过测量降水粒子通过光带时接收光能的变化，来计算降水粒子下落速度和尺寸的谱分布，并根据降水粒子谱的经验模型自动判别输出降水天气现象。其变送器和接收器集成在防护罩中。

 粒子经过激光束示意图

三、优势特点

1、一体化设计，体积小巧、安装方便；

2、性能稳定，数据准确，环境适应性强；

3、发射及接收端覆盖独特的防溅罩，有效避免降水粒子溅落至采样区；

4、可选配专业应用软件，用于接收仪器观测结果，图像化显示雨滴谱；

5、可选配标校装置。

四、技术参数

测量范围：粒径（液体）：0.2～5mm

          粒径（固体）：0.2～25mm

          速度：0.2～20m/s

测量精度：±5%（液体）；±20%（固体）

粒径分布：32个粒径级别，32个速度级别

降水类型：毛毛雨、雨、雨夹雪、雪、冰雹，区分强度

降水类型识别准确率：自动识别率大于90%

降水强度：0～999mm/h

天气代码（输出）：WMO 4680（默认），可选 WMO 4677 或 NWS

天气代码输出间隔：60s（默认），10s～3600s可调

电源：DC 12～24V

功耗：≤ 3W@24V（不加热时）；≤ 100W@24V（加热时）

通讯接口：RS232/RS485可选

防护等级：IP66

工作环境：温度：-45°C～55°C，湿度：0～100%RH

贮存环境：温度：-50°C～60°C，湿度：0～100%RH

平均故障间隔时间（MTBF）：设计值8500h；

电磁兼容性：符合GB6833－1997 电子测量仪器电磁兼容性试验规范。

防雷：设备有避雷装置并有良好的接地，接地电阻应不大于4Ω。

尺寸（长宽高）：（660±10）mm×（450±10）mm×（120±10）mm

重量：≤7kg

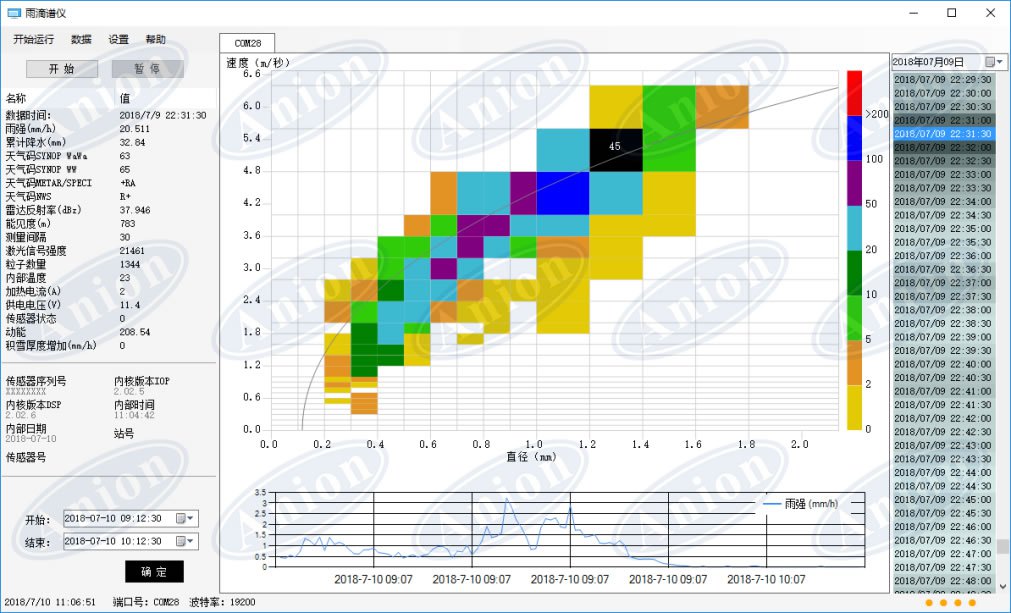

五、软件界面
